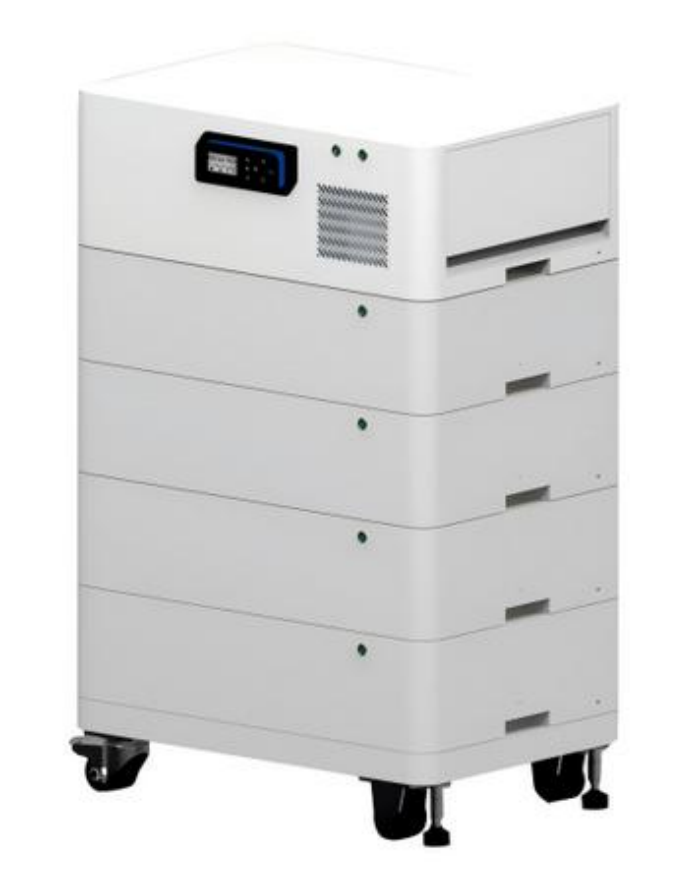

Obytné skříně pro skladování energie jsou stále kompaktnější, modulárnější a snadněji se instalují. U stohovatelných bateriových systémů však hardware pod skříní stále potřebuje pojmout relativně vysokou hmotnost zařízení v omezeném instalačním prostoru.
To vytváří specifické požadavky na sesílatele. Kolečko musí odpovídat spodní konstrukci skříně, poskytovat dostatečnou nosnost a umožňovat přemístění zařízení v případě potřeby, aniž by byla skříň zbytečně vysoká.
Pro výrobce, kteří vyvíjejí obytné stohovatelné bateriové skříně, mohou být praktickou hardwarovou možností těžká vyrovnávací kolečka, protože kolečko a nastavitelný podpůrný mechanismus jsou integrovány do jedné sestavy.
Kolečko používané pod skříní na skladování energie není jen malé kolečko připevněné ke skříni.
Skříň může obsahovat více bateriových modulů, elektrické komponenty, chladicí systémy a ochranné konstrukce. Jak se systém stává těžším, musí kolečko pracovat v dostupném montážním prostoru při zachování dostatečné mechanické pevnosti.
U stohovatelných konstrukcí skříněk je zvláště důležitých několik charakteristik:
· Dostatečná nosnost pro celou skříň
· Kompaktní montážní rozměry
· Vhodná celková výška koleček
· Vhodný materiál kol pro podlahu instalace
· Spolehlivý otočný pohyb při přemístění skříně
· Nastavitelná podpěra pro stacionární instalaci
· Montážní desky a vzory otvorů kompatibilní s rámem skříně
Správná konfigurace proto závisí spíše na konstrukci skříně než na pouhém výběru největšího dostupného kolečka.
U zařízení pro ukládání energie v domácnostech se jedna velikost kolečka nemusí nutně hodit do každé skříně.
Různé kapacity baterií, rozměry skříně a konstrukce spodního rámu mohou mít za následek výrazně odlišné požadavky na zatížení. CMCL poskytuje dvě hlavní konfigurace nivelačních koleček, které lze pro tyto aplikace uvažovat.

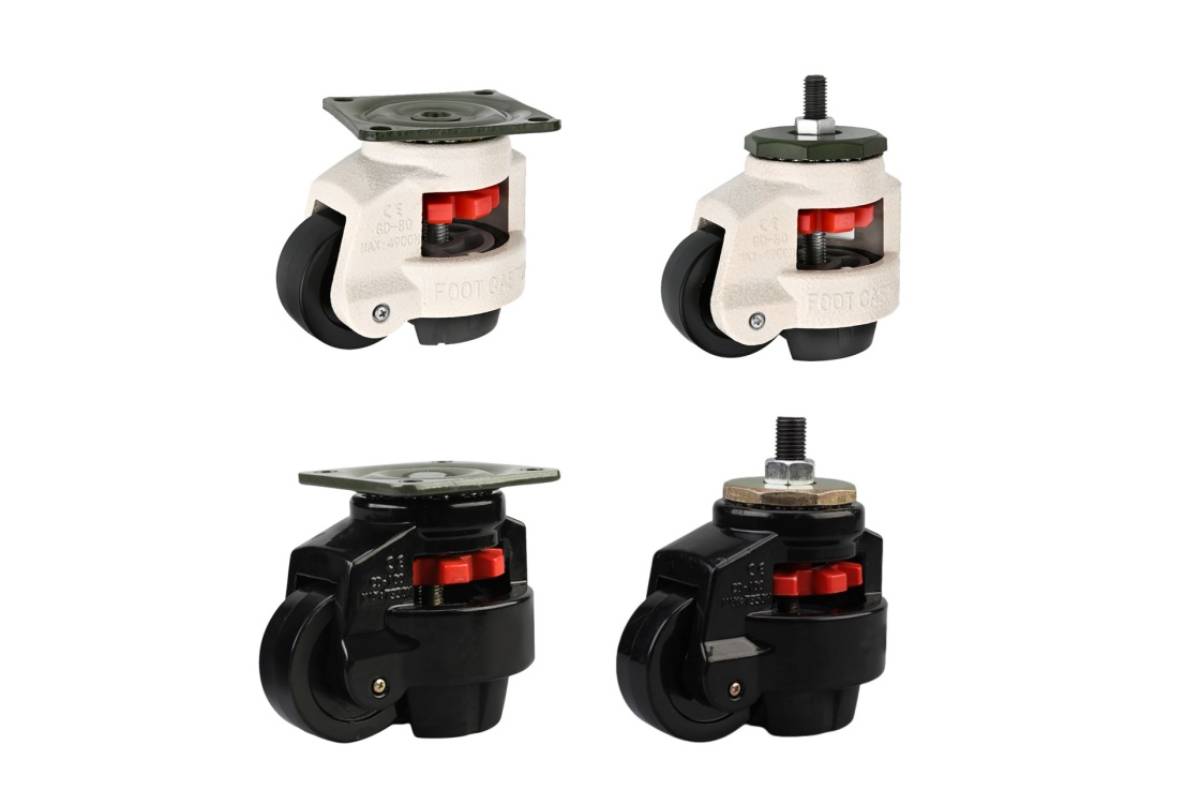

TheNastavitelná vyrovnávací kolečkařada je určena pro aplikace vyžadující širší rozsah nosností.
Modely se pohybují od 40F do 150F, s jmenovitou kapacitou od přibližně 50 kg do 1 500 kg na kolečko, v závislosti na konkrétním modelu.
Pojezdové kolečko používá držák z uhlíkové oceli a kolečko Nylon 6 s galvanizovanou a práškově lakovanou povrchovou úpravou dostupnou pro různé aplikační požadavky.
Hlavní výhodou řady nastavitelných vyrovnávacích koleček je řada dostupných velikostí a montážních konfigurací. Podle spodního rámu skříně lze zvolit různé montážní desky a vzory otvorů.
Díky tomu je tato řada vhodná pro výrobce vyvíjející různé velikosti skříněk v rámci stejné rodiny produktů pro ukládání energie.
Například relativně kompaktní skříň může vyžadovat kolečko s nižší kapacitou a menší montážní plochou, zatímco skříň obsahující více bateriových modulů může vyžadovat konfiguraci s vyšší kapacitou.
Namísto změny celé konstrukce skříně mohou výrobci zvolit specifikaci kolečka, která odpovídá skutečným mechanickým požadavkům.
Ne každá obytná bateriová skříň vyžaduje velké průmyslové kolečko.

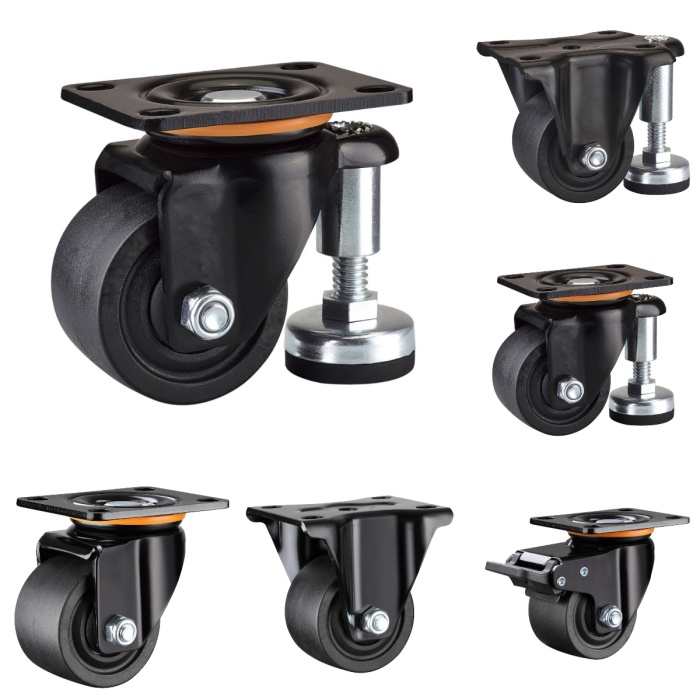

Pro skříně s omezeným prostorem pro instalaci může být vhodnější kompaktní vyrovnávací kolečko pro vysoké zatížení.
Druhá řada je k dispozici v:
· 2 palce
· 2,5 palce
· 3 palce
· 4 palce
Jmenovitá kapacita je přibližně 300–700 kg na kolečko, v závislosti na modelu a konfiguraci.
Relativně kompaktní konstrukce pomáhá výrobcům zachovat konstrukci skříně s nižším profilem a zároveň poskytuje značnou nosnost.
Tato kolečka lze uvažovat pro vnitřní skříně pro skladování energie instalované v oblastech, jako jsou:
· Obytné technické místnosti
· Garáže
· Vybavení místností
· Vnitřní servisní prostory
· Malé komerční prostory pro skladování energie
Konečný materiál kola a konfigurace by měly být zvoleny podle povrchu podlahy a očekávané frekvence pohybu.
Jedním z konstrukčních aspektů pro výrobce bateriových skříní je prostor dostupný pod krytem.
Použití konvenčního kolečka spolu s nezávislou vyrovnávací nohou vyžaduje další montážní polohy a komponenty. Integrované vyrovnávací kolečko spojuje rolovací a podpůrné funkce v jedné sestavě.
To může nabídnout několik praktických výhod při vývoji skříně:
Kolečko a opěrný mechanismus jsou kombinovány, což snižuje počet jednotlivých částí hardwaru pod skříní.
Jediný montážní bod může poskytnout mobilitu i stacionární podporu v závislosti na zvolené konfiguraci.
Skříň lze během instalace nebo údržby přemístit bez demontáže podpůrného hardwaru.
Kompaktní konfigurace koleček může výrobcům pomoci spravovat prostor, který je k dispozici pod obytným prostorem pro skladování energie.
Pro OEM projekty mohou být tyto detaily důležité, protože kolečko je součástí mechanického designu spíše než příslušenstvím přidaným po dokončení skříně.
Konečný výběr by měl být založen na skutečné naložené hmotnosti skříně, počtu koleček, montážní konstrukci, výšce skříně a stavu podlahy.
Výrobci by také měli zvážit, jak je rozložena zátěž při stěhování skříně. Statická nosnost sama o sobě nepopisuje všechny podmínky, se kterými se setkáte během instalace nebo přemístění.
U projektů OEM a ODM by měl výběr kolečka ideálně začít již při navrhování rámu skříně.
Před výrobou by měly být potvrzeny následující rozměry:
1. Dostupný montážní prostor
2. Rozměry montážní desky
3. Rozteč otvorů
4. Požadovaná výška kolečka
5. Celková hmotnost skříně
6. Předpokládané zatížení kola
7. Povrch podlahy
8. Požadovaná frekvence pohybu
9. Volný prostor pod skříní
10. Požadovaná výška stacionární podpory
Poskytnutí těchto parametrů výrobci kolečka umožňuje vyhodnocení konfigurace kolečka předtím, než skříň vstoupí do sériové výroby.
To je užitečné zejména pro stohovatelné bateriové skříně, protože změna výšky koleček může ovlivnit celkovou výšku skříně, zatímco změna montážní polohy může vyžadovat úpravy spodního rámu.
Nejlepší kolečko pro obytnou stohovatelnou bateriovou skříň nemusí být nutně model s největší nebo nejvyšší kapacitou.
Lepším přístupem je sladit kolečko s hmotností skříně, montážní konstrukcí, dostupným prostorem, požadovanou výškou, průměrem kol a instalačním prostředím.
Pro lehčí nebo prostorově omezené skříně, kompaktní 2 až 4 palceNízkoprofilová kolečka může poskytnout vhodnou rovnováhu mezi velikostí a nosností. Pro těžší nebo rozmanitější konstrukce skříněk nabízí řada nastavitelných vyrovnávacích koleček 40F–150F širší škálu kapacit a možností montáže.
Pro výrobce vyvíjející novou generaci domácích bateriových úložných systémů, CMCL® nivelační kolečka nabízejí konfigurovatelné hardwarové možnosti pro integraci mobility a nastavitelné podpory do konstrukce skříně od začátku procesu návrhu. CMCL® má certifikaci ISO 9001:2015 a její odlévací výrobky mohou podstoupit testování v solné mlze, aby se vyhodnotila odolnost proti korozi. Vybrané produkty jsou také dostupné s certifikací RoHS, což podporuje výrobce s různými požadavky na životní prostředí a shodu.
V konečném důsledku by výběr správného kolečka měl být založen na skutečném zatížení skříně, struktuře, provozním prostředí a požadavcích na mobilitu, nikoli pouze na výběru modelu s nejvyšším hodnocením.
