Jak byste měli vypočítat kapacitu kolečka pro excentrická zatížení a zařízení pro více koleček?

Výběrprůmyslová kolečkaprostým vydělením hmotnosti zařízení počtem kol může dojít k zavádějícím výsledkům. Problém se stává vážnější, když stroj nese zátěž mimo střed, pohybuje se po nerovných podlahách, používá šest nebo osm koleček nebo pracuje pod opakovanými nárazy.

Základní princip výběru zatížení na 3 kola je užitečný pro stanovení výchozího bodu, ale skutečné vybavení se zřídka chová jako dokonale vyvážená platforma.

Pro inženýrské týmy, které navrhují mobilní stroje, vozíky, pracovní stanice, AGV platformy nebo těžká zařízení, je důležitější otázka:

Jak velké zatížení skutečně unese nejvíce zatížené kolečko během provozu?

Tato příručka se zaměřuje na tuto otázku. Namísto opakování základních výpočtů zatížení kolečka zkoumá excentrické zatížení, rozložení zatížení více kolečky, dynamický pohyb, snížení zátěže prostředí a běžné chyby při výběru.

1. Když základní výpočet zatížení kolečka nestačí

Pro jednoduchý, rovnoměrně zatížený vozík může teoretický výpočet zatížení na kolečko poskytnout rozumný výchozí bod.

Skutečné vybavení může být velmi odlišné.

Těžiště může být blíže k jednomu konci rámu. Baterie, motory, čerpadla, hydraulické komponenty nebo jiné těžké sestavy mohou být namontovány na jedné straně. Pevný rám může přenést dodatečné zatížení na určitá kola, když je podlaha nerovná.

Mezi běžné příčiny nerovnoměrného zatížení kolečka patří:

· Těžké komponenty instalované blízko jednoho konce plošiny

· Baterie nebo motory namontované na jedné straně

· Nástroje nebo materiály uložené nerovnoměrně

· Dlouhé rámy vybavení s vysokým těžištěm

· Pevné rámy fungující na nerovných podlahách

· Rampy, prahy, podlahové spáry a dilatační spáry

· Náhlé spuštění, zastavení nebo otočení

· Tažení nebo provoz AGV

· Výrobní a montážní tolerance

To znamená, že průměrné zatížení na kolečko nemusí nutně odpovídat skutečnému zatížení, které nese nejvíce zatížené kolečko.

U náročného průmyslového zařízení může tento rozdíl určit, zda kolečko funguje spolehlivě nebo zda dojde k předčasnému selhání ložiska, kola, konzoly nebo montáže.

2. Excentrické zatížení: Nejdůležitější korekce pro zařízení mimo střed

K excentrickému zatížení dochází, když se těžiště zařízení a jeho užitečné zatížení neshodují s geometrickým středem uspořádání kolečka.

Vezměme si 600 kg mobilní zkušební stolici.

Pokud je zatížení rovnoměrně rozloženo, mohou být zatížení koleček relativně vyvážené. Předpokládejme však, že přibližně 70 % celkové hmotnosti je soustředěno směrem k zadní části plošiny, kde jsou instalována dvě kolečka.

Zadní pár tedy může nést mnohem větší podíl z celkového nákladu.

Praktický technický výpočet lze vyjádřit takto:

Požadovaná kapacita na silně naložené kolečko =(celková hrubá hmotnost × odhadovaný poměr zatížení mimo střed ÷ počet koleček na silně zatížené straně) × bezpečnostní faktor

Například:

· Celková hrubá hmotnost: 600 kg

· Odhadovaný poměr zadního zatížení: 70 %

· Zadní kolečka: 2

· Bezpečnostní faktor: 1,5

Výpočet:

(600 × 0,70 ÷ 2) × 1,5 = 315 kg

V tomto zjednodušeném scénáři výběr sesilatele pouze na základě:

600 ÷ 4 = 150 kg

by výrazně podcenil zatížení přenášené zadními kolečky.

Přesné rozložení zatížení by mělo být v ideálním případě potvrzeno z polohy těžiště zařízení, geometrie rámu a dat zátěžového testu. Výše uvedený údaj 70 % je spíše technickým příkladem než univerzálním pravidlem distribuce.

Kde běžně dochází k excentrickému zatížení

Tento problém se týká zejména:

· Mobilní základny strojů

· Bateriové a energetické skříně

· Průmyslová pracoviště

· Svařovací stoly

· Vozíky na nářadí

· Čerpací a kompresorové plošiny

· Lékařské vybavení

· Vozíky pro manipulaci s materiálem

· Platformy AGV

· Dlouhé průmyslové rámy

U zařízení s jasně posunutým těžištěm by výběr kolečka měl začít s nejvíce zatíženou stranou, spíše než průměrným zatížením všech koleček.

3. Šest nebo osm koleček automaticky neznamená nižší zatížení na kolo

Zdá se, že přidání dalších koleček zvyšuje nosnost, protože celková hmotnost je rozdělena na více kol.

V praxi je sdílení zátěže málokdy dokonalé.

Platforma se šesti kolečky nemusí nutně umístit přesně jednu šestinu své hmotnosti na každé kolečko. Totéž platí pro plošiny s osmi kolečky.

Rovnoměrnému zatížení může zabránit několik faktorů:

· Nerovnosti podlahy

· Prohnutí rámu

· Rozdíly ve výšce montáže koleček

· Tolerance svařování nebo výroby

· Nerovnoměrný průměr kola

· Různé orientace otáčení

· Pozice užitečného zatížení

· Tuhost rámu

· Rozvor a rozteč pojezdových kol

Pevná platforma může dokonce přenést neúměrné množství zatížení na méně kol, když jedna část rámu narazí na nerovnost podlahy.

Proč na efektivních nosných bodech záleží

Z tohoto důvodu inženýři někdy používají efektivní předpoklad sdílení zátěže spíše než prosté dělení celkové hmotnosti celkovým počtem koleček.

Například stroj s 8 kolečky může teoreticky rozložit zatížení na osm kol, ale jeho skutečný konstrukční výpočet může v závislosti na rámu a provozních podmínkách používat méně efektivních nosných bodů.

Toto není univerzální vzorec.

Vhodný efektivní dělitel závisí na:

· Rozložení kolečka

· Konstrukce rámu

· Rozteč kol

· Těžiště

· Stav podlahy

· Montážní tolerance

· Zda zařízení stojí nebo se pohybuje

U velkých průmyslových platforem může fyzický test zatížení nebo strukturální analýza poskytnout spolehlivější výsledek než předpoklad dokonalého rozložení zatížení.

4. Statická únosnost a dynamická únosnost nejsou stejné

Jednou z nejčastějších chyb při výběru kolečka je porovnávání celkové hmotnosti zařízení pouze se statickou únosností kolečka.

Stroj může vážit 500 kg, když je v klidu, ale při rozjezdu, náhlém zastavení, otáčení nebo přejezdu překážky zažívá podstatně vyšší síly.

Statické zatížení

Statické zatížení se týká zatížení neseného, ​​když zařízení zůstává v klidu.

Je relevantní pro:

· Zaparkované stroje

· Skladovací vozíky

· Stacionární pracovní stanice

· Umístění zařízení

· Nivelační aplikace

Dynamické zatížení

K dynamickému zatížení dochází při pohybu zařízení.

Skutečné zatížení se může zvýšit kvůli:

· Spouštění a zastavování

· Soustružení

· Mezery v podlaze

· Prahové hodnoty

· Rampy

· Nerovný beton

· Odtahování

· Opakovaný náraz

· Časté změny směru

Z tohoto důvodu by měla být při běžném přemisťování zařízení zohledněna dynamická únosnost kolečka.

Pojezdové kolečko, které se jeví jako adekvátní z hlediska statického hodnocení, nemusí poskytovat dostatečnou životnost při opakovaném dynamickém zatížení.

Praktická inženýrská otázka

Místo dotazu:

"Udrží toto kolo stroj?"

požádat:

"Udrží toto kolečko stroj, když se opakovaně pohybuje pod skutečnou podlahou a provozními podmínkami?"

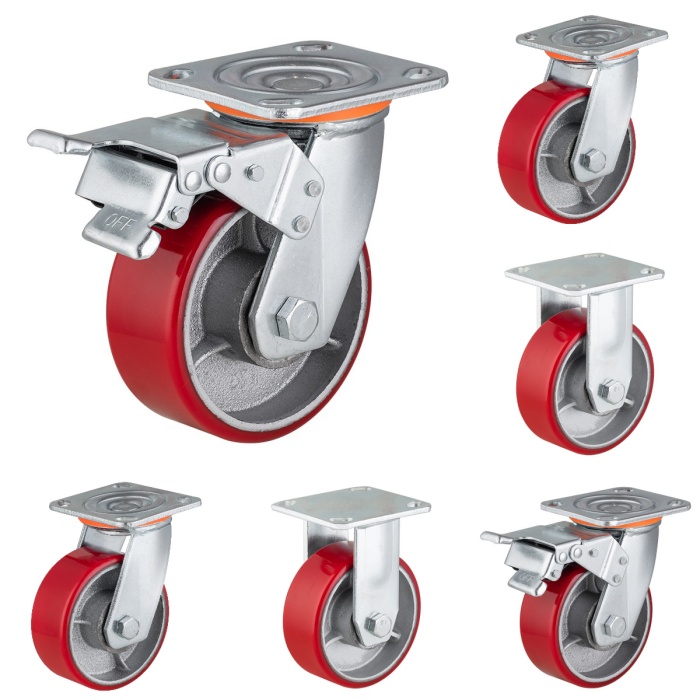

Toto rozlišení je zvláště důležité protěžká průmyslová kolečkapoužívané na výrobních zařízeních.

5. Pracovní prostředí může snížit praktickou rezervu zátěže

Nosnost koleček by se neměla posuzovat nezávisle na provozním prostředí.

Hladká vnitřní podlaha a hrubá podlaha v továrně kladou různé požadavky na kola, ložiska, držáky a montážní hardware.

Praktická technická reference může vypadat takto:

Provozní stav	Typický rozsah bezpečnostních faktorů*	Zvážení výběru
Hladký vnitřní beton, občasný pohyb	1,3–1,5	Obecný průmyslový slévač

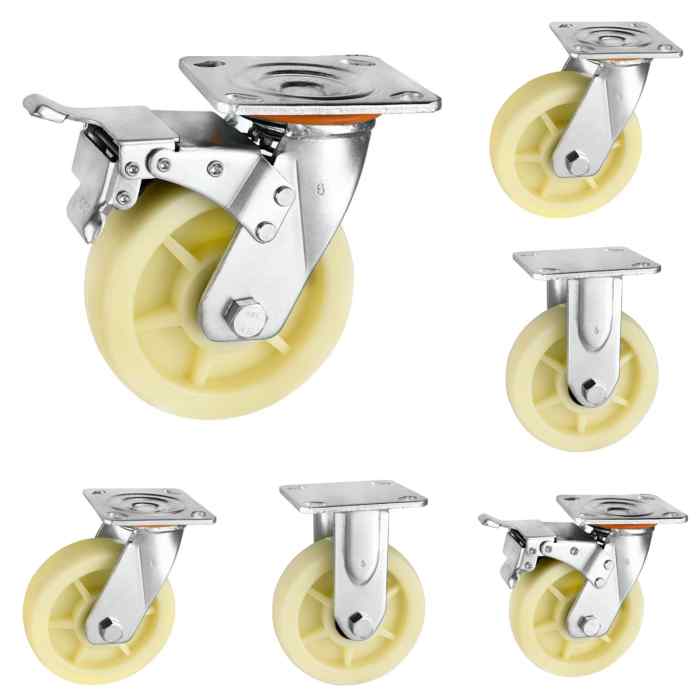

Standardní tovární podlaha, častý pohyb	Kolem 1.5	Nylonové nebo PU průmyslové kolečko
Hrubé podlahy, rampy, prahy	1,5–1,8	Vyztužené kolečko pro velké zatížení
Nepřetržitý těžký pohyb	1,8–2,0	Odolné průmyslové kolečko
Vysokoteplotní nebo korozivní prostředí	2.0+ nebo snížení materiálu	Konstrukce koleček specifická pro aplikaci

Tyto rozsahy jsou technickými výchozími body, nikoli univerzálními standardy. Rovněž je třeba vyhodnotit materiál kola, konstrukci ložisek, teplotu, chemickou expozici, rychlost a stav podlahy.

Teplotní a chemická expozice

Vysoká teplota může snížit výkon některých materiálů kol a maziv.

Korozivní prostředí může ovlivnit:

· Závorky

· Ložiska

· Nápravy

· Spojovací materiál

· Jádra kol

V těchto aplikacích nemusí samotné zvýšení číselného bezpečnostního faktoru problém vyřešit. Materiály a konstrukce odlévače musí také odpovídat prostředí.

Například kolečko s dostatečnou jmenovitou nosností může mít ještě krátkou životnost, pokud materiál jeho kola nebo kovové součásti nejsou vhodné pro provozní podmínky.

6. Případy selhání ve skutečném světě: Kde se Casterovy výpočty pokazí

Případ 1: Mobilní vozík naložený mimo střed

Pojízdný vozík váží přibližně 520 kg a používá čtyři kolečka.

Inženýrský tým zpočátku počítá:

520 ÷ 4 = 130 kg na kolečko

Kolečko s nosností 150 kg se proto jeví jako dostatečné.

Většina hmoty zařízení je však soustředěna směrem k jedné straně vozíku. Během provozu jsou dvě kolečka na této straně vystavena výrazně vyššímu zatížení.

Po několika týdnech silně naložená kolečka ukazují:

· Deformace kola

· Hluk ložiska

· Ohýbání konzoly

· Předčasné opotřebení

Výpočet nebyl nutně matematicky chybný.

Problém byl vpředpoklad rovnoměrného rozložení zátěže.

Lepším přístupem je odhadnout poměr zatížení na silně zatížené straně a podle toho tato kolečka dimenzovat.

Případ 2: Platforma se šesti kolečky

Na šesti stejných kolečkách je instalován stroj o hmotnosti 1 800 kg.

Jednoduchý výpočet dává:

1 800 ÷ 6 = 300 kg na kolečko

Rám stroje je však tuhý a podlaha továrny není dokonale rovná.

Když se stroj pohybuje, několik koleček nesdílí náklad rovnoměrně. Výsledkem je vyšší lokalizované zatížení, zejména při překračování spár podlahy nebo prahů.

V této situaci by měl technický tým zvážit:

· Efektivní nosné body

· Tuhost rámu

· Tolerance montáže koleček

· Dynamický dopad

· Materiál kola

· Podmínky podlahy

Cílem není pouze nainstalovat více koleček. Je třeba zajistit, aby uspořádání koleček a rám umožňovaly spolehlivou přepravu nákladu.

7. Spolehlivější proces výběru průmyslových odlévacích zařízení

Před dokončením specifikace sesílačky proveďte následující kontroly.

1. Potvrďte skutečnou hrubou hmotnost

Zahrnout:

· Hmotnost zařízení

· Maximální užitečné zatížení

· Nástroje

· Baterie

· Příslušenství

· Spotřební materiál

· Jakékoli odnímatelné součásti, které mohou během provozu zůstat nainstalované

Nevypočítávejte kapacitu kolečka z prázdné hmotnosti zařízení, pokud bude stroj normálně pracovat s plným zatížením.

2. Určete těžiště

Požádat:

· Je náklad vycentrován?

· Je většina váhy na jednom konci?

· Je jedna strana těžší?

· Je těžiště vysoko?

· Mění se během používání poloha užitečného zatížení?

U excentrického zařízení vypočítejte pravděpodobné zatížení nejvíce zatíženého kolečka nebo skupiny koleček.

3. Zkontrolujte rozložení kolečka

Recenze:

· Počet koleček

· Rozteč koleček

· Rozvor kol

· Pozice otočných a pevných koleček

· Montážní místa

· Rozměry rámu

Více koleček automaticky nezaručuje rovnoměrné rozložení zátěže.

4. Oddělte statické a dynamické požadavky

Pokud se zařízení pravidelně pohybuje, použijte jako klíčový parametr výběru dynamické hodnocení.

Zvážit:

· Rychlost jízdy

· Frekvence spouštění a zastavování

· Soustružení

· Odtahování

· Mezery v podlaze

· Rampy

· Prahové hodnoty

· Frekvence nárazů

5. Použijte vhodnou bezpečnostní rezervu

Vyberte bezpečnostní faktor podle skutečného provozního prostředí spíše než použití jednoho čísla pro každou aplikaci.

6. Přizpůsobte konstrukci kolečka prostředí

Kontrola:

· Materiál kola

· Typ ložiska

· Materiál držáku

· Odolnost proti korozi

· Teplotní odolnost

· Chemická expozice

· Požadavky na ochranu podlahy

Tento poslední krok je důležitý, protože nosnost sama o sobě neurčuje životnost.

8. Konečné s sebou

Princip výběru zatížení na 3 kolech je užitečným výchozím bodem pro dimenzování průmyslových pojezdových kol, ale výpočet tím nekončí.

Jakmile se zařízení stane těžším, delším, mobilním nebo nerovnoměrně zatíženým, je důležitých několik dalších faktorů:

· Excentrické rozložení zatížení

· Efektivní nosné body

· Dynamické zatížení

· Podlaha a provozní podmínky

· Nastavení bezpečnostního faktoru

· Materiál kola a držáku

· Tuhost rámu a přesnost montáže

Rozhodování o kapacitě pro náročné aplikace by mělo řídit nejvíce zatížené kolo – ne průměrné kolo.

Pro výrobce zařízení OEM může tento přístup založený na aplikacích snížit riziko předčasného opotřebení kol, selhání ložisek, deformace konzoly a neočekávané náklady na výměnu.

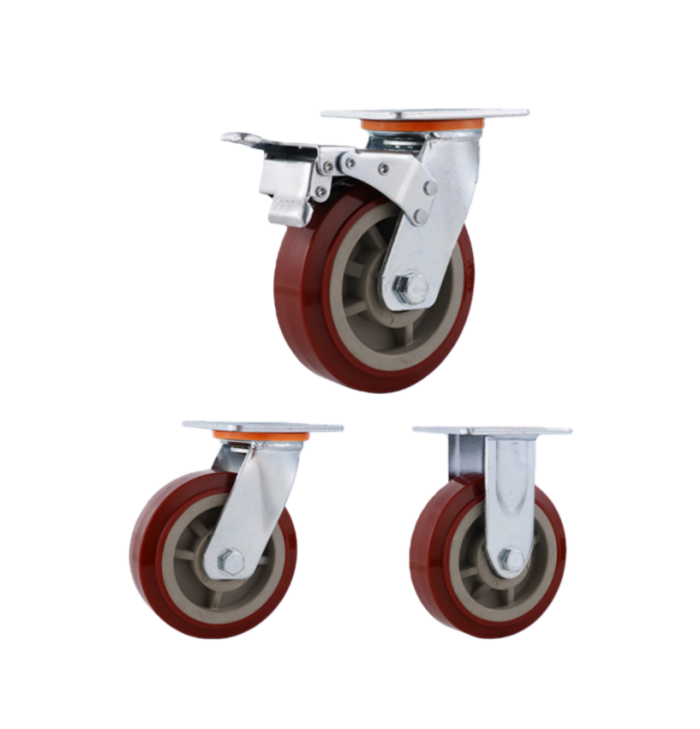

Kolečka CMCL, sídlící v Číněprůmyslová kolečkavýrobce, spolupracuje s výrobci zařízení na konfiguracích koleček pro těžká mobilní zařízení, strojní plošiny, vozíky a další průmyslové aplikace. Jeho inženýrský přístup bere v úvahu rozložení zátěže, provozní prostředí, materiál kol a montážní požadavky spíše než spoléhání se pouze na nominální kapacitu.

Při výběru kolečka pro nový stroj nebo mobilní plošinu začněte se skutečnou dráhou nákladu a provozními podmínkami. Správný výpočet není jen o nalezení kolečka, které unese váhu – jde o pochopení, které kolečko nese zátěž, za jakých podmínek a jak dlouho.
