Společnost CMCL Casters jako profesionální výrobce průmyslových odlévacích koleček s rozsáhlými zkušenostmi v terénu zjistila, že nesprávné výpočty zatížení jsou jednou z hlavních příčin poruch souvisejících s kolečky. Tato příručka vysvětluje standardní vzorec pro výpočet zatížení průmyslového kolečka a technickou logiku široce přijímané instalace na 4 kola a princip výběru zatížení na 3 kola. Metoda se běžně používá pro skladové vozíky, průmyslová manipulační zařízení, lékařské vozíky, automatizované stroje a přizpůsobené mobilní systémy.
Na rozdíl od statických regálových systémůprůmyslové slévačeaplikace musí brát v úvahu dynamické zatížení, nerovné podlahy, vibrace a nárazové síly během pohybu. Spoléhat se pouze na statické výpočty hmotnosti často vede k nedostatečné nosnosti.

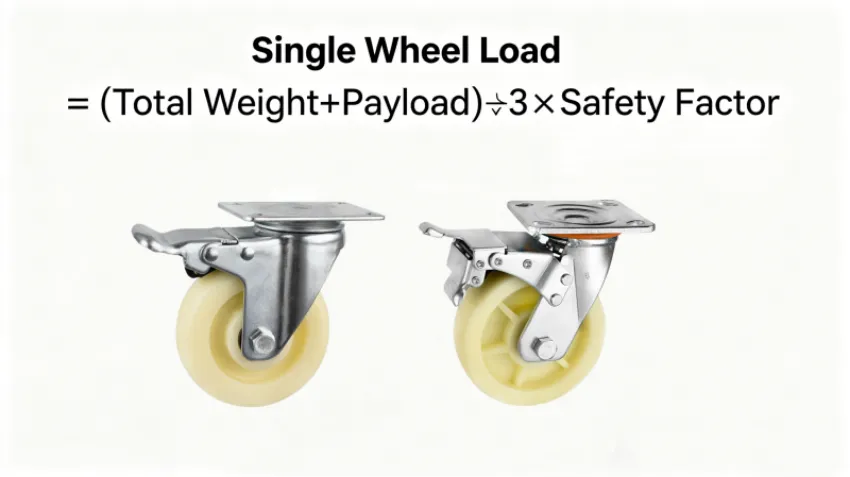

Zatížení jednoho kola = (celková hmotnost zařízení + maximální hmotnost nákladu) ÷ 3 × bezpečnostní faktor
A. Celková hmotnost zařízení: Vlastní hmotnost vozíku, regálu, stroje nebo mobilního zařízení.
B. Maximální hmotnost nákladu: Maximální hmotnost, kterou je zařízení navrženo unést během provozu.
C. Dělit 3 místo 4: Základní princip pro čtyřkolové instalace, vysvětlený dále v tomto článku.
D. Bezpečnostní faktor: Typicky 1,3–1,5 pro standardní průmyslová prostředí. Pro drsné podlahy, časté pohyby nebo aplikace náchylné k nárazům se doporučuje bezpečnostní faktor 1,5–2,0.
Skladový vozík váží80 kg a unese maximální zatížení400 kg.
Celková hmotnost:
80 kg + 400 kg = 480 kg
Požadovaná kapacita jednoho kola:
480 ÷ 3 × 1,3 = 208 kg
Výsledek výběru: Každé kolečko by mělo mít minimální nosnost208 kg, spíše než 120 kg získaných pouhým vydělením celkové hmotnosti čtyřmi.
Mnoho uživatelů se ptá: Pokud má vozík čtyři kolečka, proč nevydělit náklad čtyřmi?
Odpověď pochází spíše ze skutečných provozních podmínek než z teoretických výpočtů.
Ať už je podlaha betonová, epoxidová nebo dlážděná, drobné nerovnosti vždy existují. Kvůli nerovnostem podlahy a konstrukčním tolerancím je pro všechna čtyři kolečka extrémně obtížné nést náklad vždy stejně.
V praxi většina čtyřkolových vozíků přirozeně tvoří stabilní tříbodový nosný systém, kde tři kolečka nesou většinu nákladu, zatímco čtvrté kolečko nese malou nebo žádnou váhu.
To je hlavní důvod, proč průmysloví inženýři používají princip 3-kolové nosnosti.
Když se zařízení pohybuje napříč:
A. Dilatační spáry
B. Mezery v podlaze
C. Rampy
D. Nerovné povrchy
E. Prahové hodnoty
rozložení zátěže se okamžitě změní.
V určitých okamžicích mohou většinu síly nárazu absorbovat pouze dvě nebo tři kolečka. Tyto dočasné špičky zatížení mohou výrazně překročit teoretické průměrné zatížení.
Pokud je výběr koleček založen na průměrování čtyř kol, je mnohem pravděpodobnější selhání přetížení.
I při přesné výrobě jsou malé rozdíly v:
A. Umístění montážních otvorů
B. Rovinnost rámu
C. Výška závorky
D. Přesnost instalace
může způsobit nerovnoměrné rozložení zátěže.
Výsledkem je, že jedno kolečko může trvale nést větší váhu než ostatní.
Ignorování principu 3-kolové nosnosti je jednou z nejčastějších příčin selhání koleček.
Na základě dlouholetých zkušeností s projekty se inženýři CMCL často setkávají s následujícími problémy:
A. Deformace běhounu kola a ploché skvrny
B. Ohnuté držáky koleček
C. Přetížení ložisek a předčasné selhání
D. Zvýšený valivý odpor
E. Špatná manévrovatelnost
F. Vozík se během pohybu kolébá
G. Zvýšené náklady na údržbu a výměnu
H. Potenciální bezpečnostní rizika na pracovišti
Tyto problémy se často vyskytují, i když se zdá, že vybrané kolečko splňuje požadavek na teoretické zatížení.
Princip přestavby na 3 kola platí primárně pro čtyřkolová zařízení.
Vypočítejte zatížení na základě průměrného zatížení všech tří koleček plus vhodného bezpečnostního faktoru. Rozložení zátěže je obecně vyváženější.
Použijte standardní metodu výpočtu zatížení na 3 kolech.
U vysoce výkonných zařízení se šesti nebo osmi pojezdovými kolečky inženýři obvykle počítají na základě přibližně 70–80 % teoretického průměrného rozložení zatížení při zachování dostatečné dynamické rezervy zatížení.
Stejný technický princip platí pro specializovaná řešení odlévacích koleček. Ať už zvolíte vysokoteplotní kolečka pro pece, pečicí zařízení a stroje na tepelnou úpravu, nebo antistatická kolečka pro výrobu elektroniky, čisté prostory a polovodičové provozy, nosnost by měla být vždy vypočítána pomocí principu nosnosti 3 kol při zachování dostatečné bezpečnostní rezervy pro dynamické provozní podmínky.
Výpočet zatížení je základem správného výběru kolečka a často určuje celkovou životnost zařízení. Na základě rozsáhlých zkušeností se službami zákazníkům v logistice, výrobě, zdravotnictví, potravinářském a elektronickém průmyslu. Výběr kolečka, které pouze splňuje vypočítané zatížení, často vede ke snížení životnosti. Vysokoteplotní kolečka používaná v průmyslových pecích a sterilizačních zařízeních musí odolat zvýšeným teplotám při zachování nosnosti. Antistatická kolečka používaná v prostředích citlivých na ESD musí kombinovat spolehlivou ochranu před elektrostatickým výbojem s dostatečnou nosností. Kolečka z nerezové oceli mohou být vyžadována v korozivním nebo mycím prostředí. Výběr správného materiálu kol a konstrukce držáku je stejně důležitý. Pro přizpůsobené vozíky, průmyslové stroje a těžká mobilní zařízení se důrazně doporučují profesionální výpočty zatížení.
CMCLCasters se specializuje na řešení průmyslové mobility pro náročná pracovní prostředí. Od těžkých koleček a koleček z nerezové oceli po vysokoteplotní kolečka a antistatická kolečka, CMCL poskytuje standardní i přizpůsobená řešení koleček navržená tak, aby splňovala specifické požadavky na zatížení, podmínky prostředí a průmyslové normy. Kombinací přesných výpočtů zatížení s technickou podporou zaměřenou na aplikace pomáhá CMCL zákazníkům maximalizovat bezpečnost zařízení, provozní efektivitu a dlouhodobou spolehlivost.
